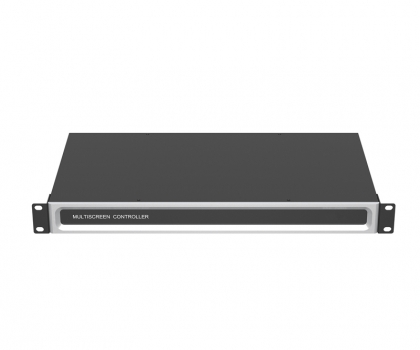

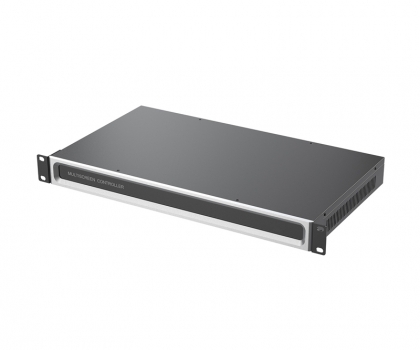

TYP-0808H-1U是一款8进8出HD 9窗口拼接处理器，使用一体式设计、全新架构、UI设计的超高清视频信号采集与传输，视频图像解析度可达RGB色域中全4:4:4色度取样的多功能拼接处理器。其采用纯硬件FPGA+嵌入式架构，可为客户提供丰富的个性化功能定制。
产品可扩展的拼接墙处理系统用于多达120个显示屏或以内的小型拼接处理系统。支持HD超高清数字信号；支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能。
广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统；可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。
·FPGA+嵌入式架构，嵌入式系统稳定，可支持7*24小时长时间运行，FPGA为用户提供稳定的图像处理能力
·单屏最大开窗数4个，单屏四窗口分割，所有窗口画面实时无丢帧显示，操作流畅，不卡顿、不闪烁
·支持单端口采集1920x1080@60HZ超高清信号；支持单端口输出1920x1080@60HZ超高清信号
·内置FPGA音频解嵌及切换功能，可以将任意一路HD音频分离并切换到3.5mm音频输出接口
·支持一组或多组液晶显示屏控制；多组大屏共享输入信号源，每组屏的输入信号源互不干扰，单独处理
·支持多台设备级联
·支持全屏范围所有信号任意开窗漫游、叠加、缩放，没有窗口位置、尺寸、比例限制
·实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种方式的显示功能
·支持高清底图功能，在不接入任何电脑信号源以及SD卡内存卡等外置存储设备情况下，设备自身能够输出点对点的静态底图功能，高清底图显示技术
·场景切换，可以提前预设多种场景，轻松实现各种场景的任意切换，支持场景轮巡，可自定义轮巡时间间隔
·支持安卓系统平板/手机APP安装；可将信号源在平板/手机上各种显示功能控制；场景保存、删除、切换控制
·支持WEB控制，可用于电脑/手机/平板通过WEB浏览器切换预案场景
·支持多层级用户管理，每个用户可设定不同的操作权限
·支持拼接处理器联动控制，支持串口控制大屏开关机
·自主知识产权自适应去隔行、缩放、OSD技术，画面流畅清晰
·整机功耗低至20W-60W，实现绿色节能环保
·通过升级工具对设备进行在线升级
·加密功能，可以对产品使用时限进行控制
·支持二次开发，提供第三方用户控制协议和接口
·设备采用一体式设计，小巧轻薄，即插即用，可升级、可维护
品牌 | TEAMYON（添仁） |
型号 | TYP-0808H-1U |
名称 | 8进8出HD 9窗口拼接处理器 |
显示方式 | 信号源上墙、开窗，拼接、漫游、跨屏、缩放、轮巡，画中画、画外画、画面叠加 |

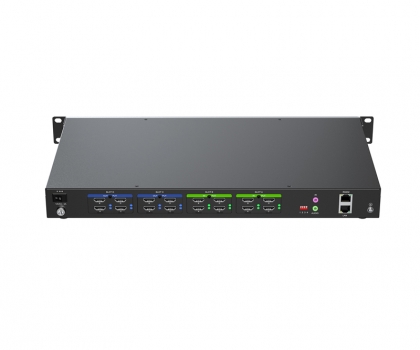

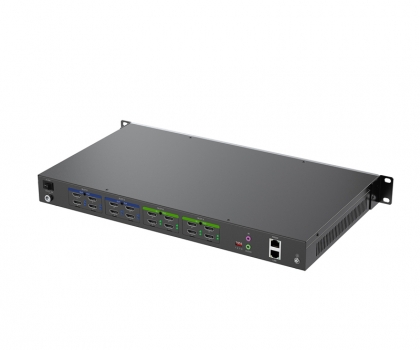

输入接口 | HD*8 |
输出接口 | HD*8，3.5MM音频*1 |
分辨率 | 1920*1080@60HZ |
图层数 | ≤4窗 |
控制方式 | RS232、局域网、APP，WEB（电脑/手机/平板） |
高度 | 1U |
电压 | DC 12V |
设备功耗 | ≤30W |
操作温度 | 0℃~50℃ |
储存温度 | -10°C ~ 60°C |
相对湿度 | 10%~90%RH（无凝结） |
外壳材质 | 铝合金 |
颜色 | 黑色 |
尺寸 | 440mm (长) × 280mm (宽) × 45mm (高) |
重量 | 3.97Kg |
质保 | 一年 |
