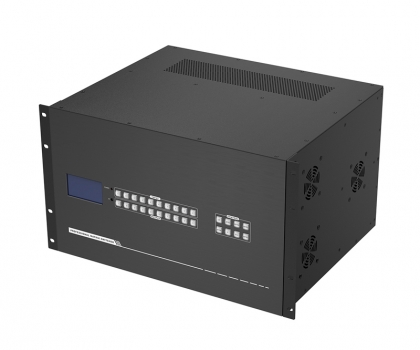

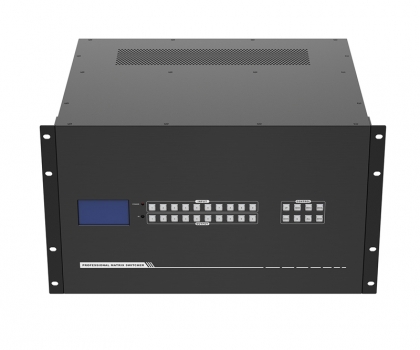

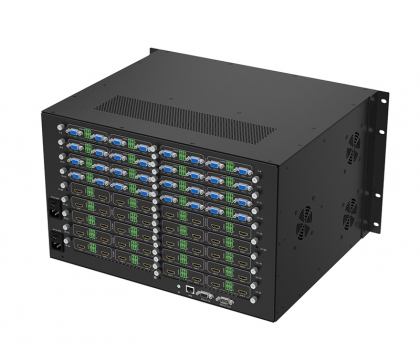

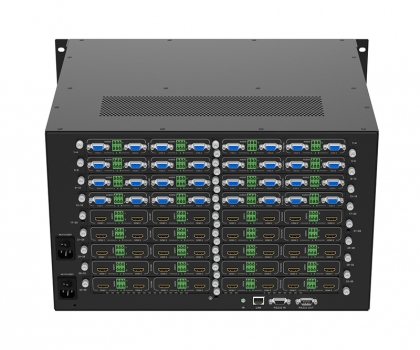

TYJ-3636是一款36进36出高清无缝混合矩阵切换器，可对HD/VGA/DVI/SDI/HDBasT进行切换和分配的设备 ,可同时将多路视频和音频输入信号分别切换到任何一个或多个输出通道。是一款高性能的专业视频及音频信号切换设备,用于多个音视频信号输入输出交叉切换，视频输入输出采用国际标准的端子，高清混合无缝拼接矩阵采用性能极高的处理芯片,内部带有缓冲电路，信号补偿电路,使图像信号能高保真输出，更加稳定，更远距离传输。带有断电现场保护、LCD显示，内嵌智能控制及管理软件，提供RS232通讯接口及网络接口可以与各种远端控制设备配合使用。
主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等高要求场合。
·无缝瞬间切换,不黑屏,不存在缓慢的过度动画
·可拼接，兼容了拼接处理器功能，支持普通电视、液晶显示器及DLP等输出设备实现大屏幕拼接功能
·模块化设计，一卡四路， 可支持HD、VGA、 DVI、SDI、HDBasT等不同的输入输出板卡，互不干扰，同时传输
·支持各种视频信号的立体声音加嵌和解嵌，HD/VGA/SDI、HDBas输出和3PIN音频同步输出
·支持叠加字幕，支持中文及英文两种语言；字幕可静止或滚动，可更改背景颜色，也可设置为透明背景，字体可调节颜色、大小，字幕内容可通过串口、网口实时更改
·采用亚克力材质水晶蓝光专用按键,切换可视化操作，通过按键指示灯可实现操作可视化，以及操作指引
·支持HD 2.0协议版本支持: 4K@60Hz、4K@30Hz、1080P@120Hz、1080P 3D@60Hz及以下分辨率
·支持EDID的自动读取，也可手动调节输入输出分辨率，支持HDCP解析
·支持产品上可视化按键、RS-232软件、红外遥控、局域网、WEB、APP，第三方（中控）控制信号切换功能
·全平台控制软件，提供安卓app、苹果IOS的app、电脑控制软件，三种方式可同时使用
·支持harmonyOS、Linux、Windows、苹果IOS等系统的浏览器Web网页控制
·标配蓝色液晶显示屏，显示矩阵工作状态，输入输出状态，IP地址查询等
·采用Contrex嵌入式ARM处理器控制，核心芯片可达32 Gbps处理速率
·支持断电记忆保护功能，断电前是什么状态，重新上电自动显示断电前的显示模式
·采用国际通用的标准宽电压输入电源，电网电压在 100V~220V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性
·主机显示屏采用中英文高分辨率显示屏，支持开机LOGO烧录定制，也可定制客户LOGO
品牌 | TEAMYON（添仁） |
型号 | TYJ-3636 |
名称 | 36进36出高清无缝混合矩阵切换器 |
显示方式 | 自定义拼接模式、复制模式，交叉模式， |
切换方式 | 无缝秒切≤5ns（±1ns） |
输入端口 | 4路~36路 |
输出端口 | 4路~36路 |
输入板卡接口 | HD、VGA，DVI，SDI、HDBaseT等（下单时选配对应接口） |
输出板卡接口 | HD、VGA，DVI，SDI、HDBaseT等（下单时选配对应接口） |
板卡端口数 | 四路一卡 |
HD分辨率 | 4K*2K@60HZ |
VGA分辨率 | 1920*1080@60HZ |
DVI分辨率 | 1920*1080@60HZ |
SDI分辨率 | 1920*1080@60HZ |
HDBaseT分辨率 | 1920*1080@60HZ |
音频加嵌 | 3PIN凤凰端子（支持平衡和非平衡接法） |
音频解嵌 | 3PIN凤凰端子（支持平衡和非平衡接法） |
控制方式 | 可视化按键，红外遥控，RS232，局域网，WEB，APP，第三方控制（中控） |
RS-232 | 波特率: 115200, 数据位: 8, 停止位: 1, 无奇偶校验 |
操作系统 | HarmonyOS、Linux、Windows、Andriod、苹果IOS等系统的浏览器Web网页控制 |
场景模式 | ≤16种 |
高度 | 6U |
供电电压 | AC100V～220V（标配双备份电源） |
电源功耗 | ≤ 150W |
静电保护 | 人体模型：±8kV (空气放电) , ±4kV (接触放电) |
操作温度 | -10°C ~ 50°C |
储存温度 | -25°C ~ 55°C |
相对湿度 | 20%~95% RH (无凝结) |
外壳 | 金属外壳 |
颜色 | 黑色 |
尺寸 | 485mm (长) × 370mm (宽) × 270mm (高) |
重量 | 22Kg |
质保 | 一年 |
